الصيغ البنائية Structural formulas
تعرف الصيغ البنائية على أنها صيغ تبين موضع ونوع الارتباط بين ذرات العناصر الداخلة في تركيب الجزئ ويعبر عنها بعدة طرق : -
(1) الصيغة الخطية Line formula
تعرف بتراكيب كيكول Kekule structures ويعبر عنها بخطوط بين ذرات العناصر في الجزئ بحيث يمثل كل خط إلكترونين مشاركين في تكوين الرابطة .
(2) الصيغة المكثفة Condensed formula
تعتبر هذه الصيغة أكثر شيوعاً حيث تجمع الذرات المتشابه مع بعضها وتكتب متجاورة بدون خطوط ماعدا الروابط المتضاعفة .
(3) الصيغة الهيكلية Skeletal formula
- تتميز هذه الطريقة بسرعتها حيث يعبر عنها بالهيكل الكربوني على صورة خطوط لا تظهر فيها ذرات الكربون والهيدروجين بينما تكتب الذرات الأخرى إن وجدت.
- عند وجود روابط متضاعفة تكتب كخطوط توازي الخط الذي يمثل الهيكل الكربوني.
- تعتمد هذه الصيغة على نظام الزوايا لمعرفة عدد ذرات الكربون فى الجزئ حيث تمثل كل نقطة إلتقاء خطين ذرة كربون وتستخدم بكثرة في تمثيل المركبات الحلقية.

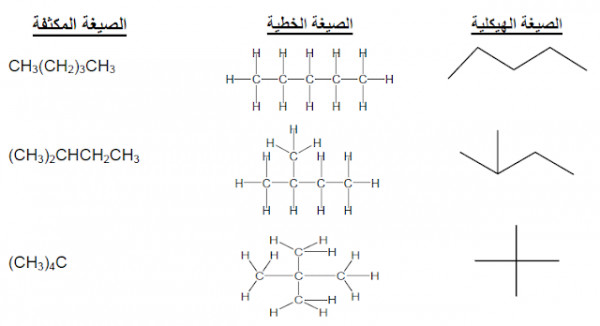

مثال: المركبات التالية كتبت بالصيغة المكثفة أعد كتابتها بالصيغة الهيكلية والصيغة الخطية ؟
CH3(CH2)3CH3 , (CH3)2CHCH2CH3 , (CH3)4C
