طريقة مختصرة للتعرف على الشكل الهندسي للجزيء أو الأيون؟
يمكن تحديد الشكل الهندسي للجزئيات أو الأيونات ببساطة كما يلي:
(1) يجب أولاً كتابة رسم تركيب لويس للجزئ أو الأيون
(2) من تركيب لويس يتم تحديد عدد الأزواج الإلكترونية حول الذرة المركزية. وعـدد الأزواج غـيـر الرابطة (الحرة) الموجودة على الذرة المركزية.
(3) تعامل الرابطة الثنائية والثلاثية معاملة الرابطة الأحادية.

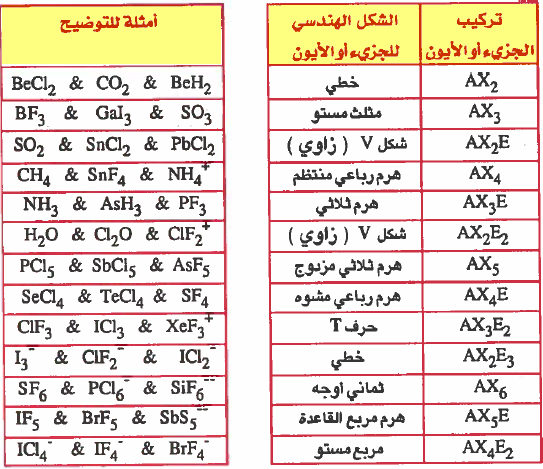

(4) انظر للجدول التالي وبناء على ذلك حدد الشكل المناسب.
مـثـال : إذا تبين من تركيب لويس أن الذرة المركزية (A ) مرتبطة بثلاث ذرات (3X) وزوج غير رابط (E) فإن الشكل الهندسي المناسب هو (هرم ثلاثي) وهكذا ....
حيث: A = تمثل الذرة المركزية
X = تمثل الذرة المرتبطة مباشرة بالذرة المركزية
E = الزوج الحر (غیر الرابط) المرتبط مباشرة بالذرة المركزية
مثال توضيحي

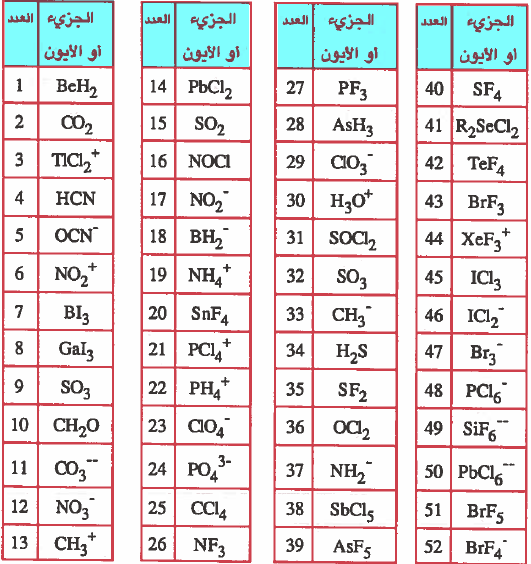

ارسم الأشكال الهندسية للجزئيات أو الأيونات التالية باستخدام نظرية تنافر إلكترونات غلاف التكافؤ (VSEPR)

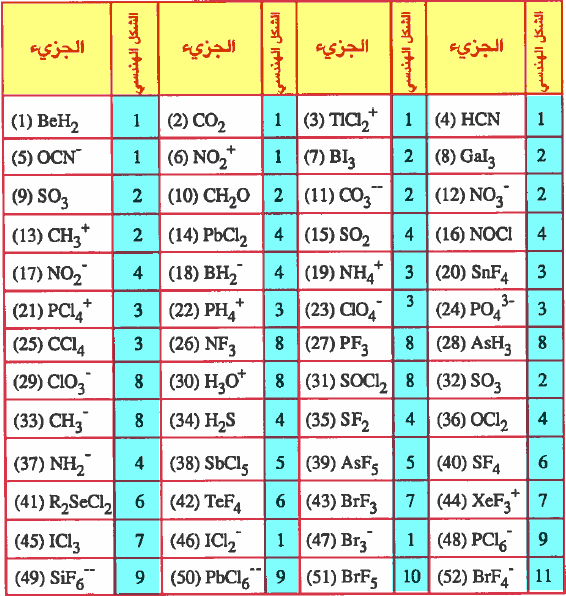

لتسهيل الإجابة نضع الأرقام التالية التي تشير إلى نوع الشكل الهندسي كالتالي:
- هرم مربع القاعدة (10)
- خطي (1)
- مثلث مستو (2)
- هرم رباعي السطوح منتظم (3)
- زاوي أو منحني (4)
- هرم ثلاثي مزدوج (5)
- هرم رباعي مشوه (6)
- شكل T يكون رقم (7)
- هرم ثلاثي القاعدة (8)
- ثماني أوجه منتظم (9)
- مربع مستو (11)
