أنواع الصيغ الفراغية Types of Stereoformulas
- الصيغة الفراغية هي الصيغة التي توضح ترتيب الذرات أو المجموعات في الوضعية الفراغية حول ذرة أو وحدة داخل الجزئ وتمثل بروابط فراغية stereobonds.

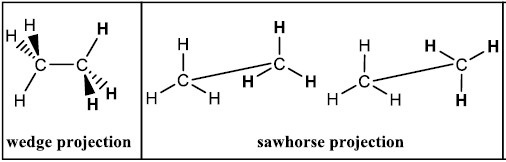

(1) إسقاط الإسفين Wedge Projection
- يوضح هذا الإسقاط البنية الهرمية لذرات الكربون الرباعية.
- تستخدم الخطوط العادية والإسفين المتقطع والإسفين المعتم في تمثيل المجموعات أو الذرات المرتبطة بها عن طريق هذه الروابط.
(2) إسقاط الحصان الخشبي Sawhorse Projection
- إن أساس هذا الإسقاط هو أن تكون الرابطة C-C في مستوى الورقة والمرتبطات على كل ذرة كربون تظهر حولها مثل جزئ الإيثان
- يتم عرضه بوضعية منحرفة بحيث تشير إلى العلاقة الأصلية عن طريق إظهار كل روابط C-H
(3) إسقاط نيومان Newman Projection
- إن هذا النوع من الإسقاط يتم على طول رابطة واحده فقط من روابط C-C الأحادية وتسمى هذه الرابطة برابطة المسقط projected bond حيث يتم النظر بشكل مستقيم على مستوى الرابطة التي تضم ذرتي الكربون المراد رسم توزيع المرتبطات حولهما.
- تمثل ذرة الكربون الأمامية بثلاث خطوط (روابط) تتصل ببعض على شكل حرف Y بينما تمثل ذرة الكربون الخلفية بدائرة مع ثلاث روابط خارجة منها
- قد سميت بهذا الاسم نسبة للباحث الأمريكي Melvin S.Newman

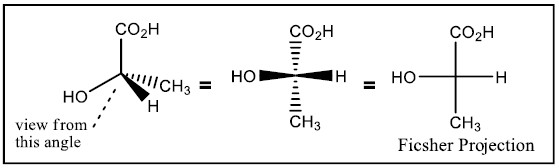

(4) إسقاط فيشر Fischer Projection
- عبارة عن إسقاط ثنائي الأبعاد يستخدم في تمثيل ذرة كربون ذات تهجين sp3 شرط أن تكون مرتبطة بأربع مجموعات أو ذرات مختلفة.
- يمثل هذا الإسقاط بخطين متقاطعين وتكون نقطة التقاطع هي ذرة الكربون المراد وصفها فتأخذ المرتبطات الأفقية الوتد المعتم في إسقاط الإسفين.
- تتخذ المرتبطات الرأسية الوتد المتقطع ثم يتم تسوية الشكل بمستوى الورقة فتصبح الأوتاد المعتمة والمتقطعة خطوط مستقيمة>
- لقد استخدم الألماني Emil Fischer هذه الطريقة في رسم الجزيئات عندما كان يدرس الكيمياء الفراغية للسكريات Sugars.
