تمثيل كرام Cram representation
- تمثيل كرام يستعمل لتمثيل البنية الفراغية للجزيئات.
- يستخدم تمثيل كرام بعد معرفة البنية الهندسية الفراغية لجزئ بواسطة نموذج جليسبي
- يتميز هذا التمثيل بإظهار شكل الجزئ فى الأبعاد الثلاثة فى الفراغ ويستخدم بكثرة فى الكيمياء الحيوية.
- يطلق أيضاً على تمثيل كرام اسم الصيغة الفراغية للجزئ Three dimension formula

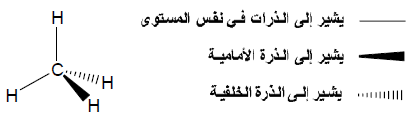

- تستخدم العلامات الموجودة فى الصورة للتعبير عن تمثيل كرام
الخط المستقيم : يشير إلى أن الرابطة تكون فى مستوى الورقة
المثلث المظلل: يشير إلى أن الرابطة تخرج من مستوى الورقة تجاهك
المثلث المتقطع: يشير إلى أن الرابطة تكون خلف مستوى الورقة بعيداُ عنك
- حيث يضع الجزيء بحيث أن أكبر عدد ممكن من الذرات تكون في نفس المستوي و لا تمثل الثنائيات غير الرابطة.
مثال : الميثان CH4

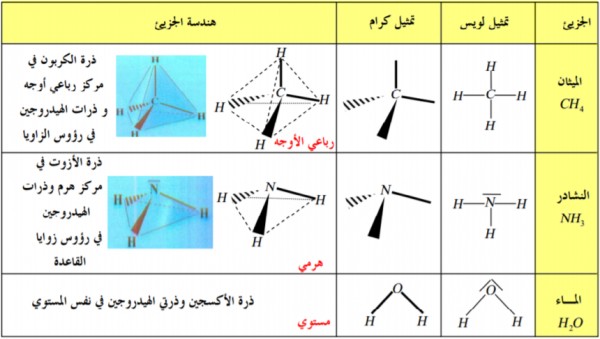

- يعطى في الجدول أدناه هندسة بعض الجزيئات البسيطة بواسطة تمثيل كرام
الشكل التالى يوضح الطرق المختلفة لتمثيل الجزئ
(d) : يمثل تمثيل كرام أو الصيغة الفراغية فى الأبعاد الثلاثة.

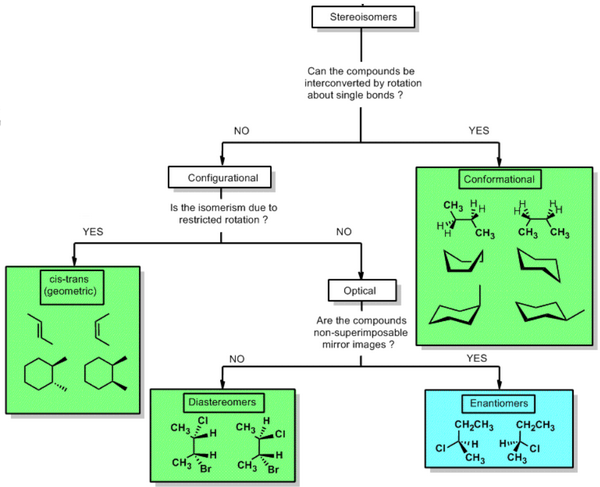

تمثيل كرام للمتماكبات (الأيزوميرات)
