موقد لهب بنزن Bunsen Burrier
- الموقد بنزن أشكال عدة، تشترك جميعها في معظم الأجزاء تقريباً.

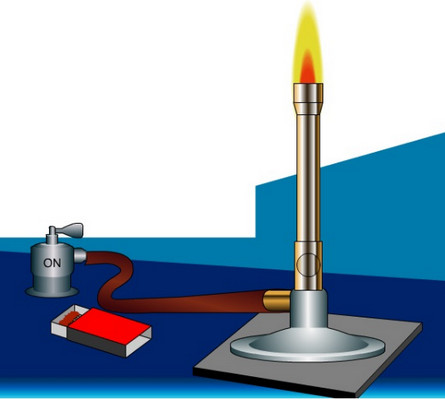

تركيب موقد بنزن
- يتركب موقد بنزن من الأجزاء الرئيسة الآتية:
(1) قاعدة المصباح
- الجزء الذي يرتكر عليه المصباح.
(2) أنبوب إدخال الغاز
- الجزء الذي يتصل بأنبوب الغاز القادم من الاسطوانة أو من محبس الغاز المثبت على المنضدة.
(3) الأنبوب الاسطواني.
(4) مفتاح الغاز
- لا تحتوي كثير من مواقد بنزن على مثل هذا المفتاح حيث تعتمد على منظم الغاز المتصل بالاسطوانة أو على محبس الغاز المثبت على المنضدة.
- أما المواقد التي تكون مزودة بمثل هذا المفتاح، فإنه يثبت إما على أنبوب إدخال الغاز أو فوق القاعدة وتحت الأنبوب الأسطواني.
(5) صمام الهواء
- يتحكم في كمية الهواء الداخلة إلى الأنبوب الاسطواني مما يساعد على الاحتراق الكامل للغاز.
- لذلك يجب التحكم في هذا الصمام عند إشعال الموقد حتى يصبح لون اللهب أزرقاً غير مضيء، مما يدل على الاحتراق الكامل للغاز وبشكل فعال.
طريقة إشعال موقد بنزن
(1) صل موقد بنزن بمصدر الغاز، وتأكد من صلاحية الأنبوبة المطاطي وطريقة تركيبه حتى لا يتسرب الغاز منه.
(2) أغلق صمامي الغاز والهواء، ثم افتح محبس الغاز الرئيس المثبت على الطاولة أو منظم الغاز المتصل بالاسطوانة.
(3) أشعل عود الثقاب وقربة من فوهة أنبوب الاحتراق الاسطواني، ثم افتح صمام الغاز (المثبت على موقد بنزن) ببطء حتى يبدأ احتراق الغاز.
(4) افتح صمام الهواء ببطء حتى يتحول لون اللهب إلى اللون الأزرق غير المضيء
- اللهب الأصفر المضيء يدل على أن عملية الاحتراق غير كاملة، وهذا يستدعي تحريك صمام الهواء حتى يتحول لون اللهب إلى الأزرق غير المضيء.
