2.9ألف مشاهدات
في تصنيف الكيمياء التحليلية بواسطة

FT-IR spectroscopy


شارك هذا السؤال مع أصدقائك

1 إجابة واحدة

0 تصويتات
بواسطة

Double beam IR spectrometer

- معظم أجهزة مطياف الأشعة تحت الحمراء المستخدمة مزدوجة الحزمة أي أنها Double beam spectrometers لأن انخفاض طاقة الأشعة تحت الحمراء وعدم ثبات المصدر الضوئي ووحدة القياس وضرورة تكبير الاشارات الكهربية الضعيفة الناتجة يجعل من التصميم ذي حزمتين أمراً ضرورياً  لهذه الأجهزة.

- ويتم في هذة الأجهزة فصل أشعة المصدر إلى  حزمتين متساويتين بواسطة مرآة متحركة rotating mirror وقاطع للضوء light interrupter حيث تتأرجح أشعة المصدر بالتناوب بين خلية العينة sample Cell والخلية المرجعية أو البلانك  Reference Cell.

- وفي النهاية يمر شعاع العينة بالتناوب الى وحدة تحليل الأشعة كما هو موضح بالشكل التالي:

مطياف الأشعة تحت الحمراء المزود بمحول فورييه

- يطلق عليه بالانجليزية: Fourier Transform Infrared (FT-IR) Spectrometry

- يختلف مطياف الأشعة تحت الحمراء المزود بمحول فورييه FT-IR عن مطياف الأشعة تحت الحمراء Regular IR فيما يلي:

(1) سريع وحساس جداً

(2) مصدر الطاقة فى مطياف FT-IR يكون LASER Monochromatic source

(3) لا يحتوي مطياف FT-IR على موحد للموجات monochromator وعلى ذلك فأن الشعاع الساقط  يحتوي على كل أطوال موجات الأشعة تحت الحمراء المتوسطة المدى 5000-400 cm-1

(4) الجهاز مزود بمحول Analog to digital converter لكى يسهل دمجه مع أجهزة التحليل الكروماتوجرافي GC-FTIR or HPLC-FTIR

(5) يتميز جهاز FT-IR spectrometer بأنه يقوم بتحليل العينات الصغيرة الحجم وبدرجة أسرع وأدق من الجهاز العادي.

(6) يعطي درجة تمييز عالية جداً Very high resolution

(7) يمكنه تحليل ملوثات الهواء مثل أول أكسيد الكربون وأكسيد الإيثيلين وغيرها.

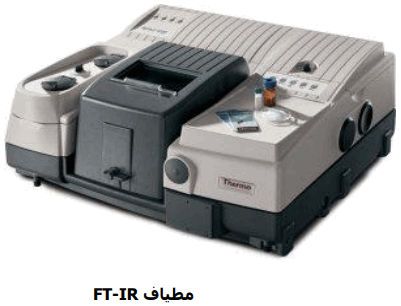

شكل جهاز مطياف FT-IR

مسار الأشعة فى مطياف FT-IR

- ينقسم الشعاع الساقط إلى حزمتين Beam splitter كما هو موضح في الشكل التالي:

- الحزمة الأولي لها طول موجة ثابت fixed wavelength وتوجه إلى المرآة الثابتة.

- الجزمة الثانية لها طول موجة متغير Variable Wavelength وتوجه إلى المرآة المتحركة Movable mirror

مصادر أخري يمكنك الرجوع إليها لمزيد من القراءة عن هذا الموضوع:

(1) التحليل الآلي - النظرية والتطبيق - الطرق الطيفسة - تحويل فوراييه

(2) تحميل كتاب أساسيات Spectroscopy

(3) FT-IR Spectrometry

(4) Dispersive & FTIR spectroscopy

(5) Fourier Transform Infrared Spectroscopy - FTIR
